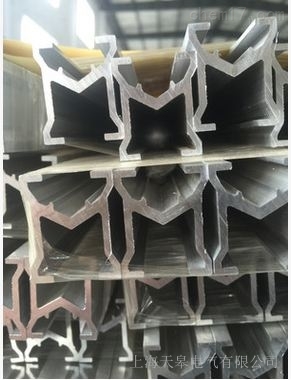

安全組合式滑線 DHT單極銅滑線
單極組合式安全滑觸線，各種滑觸線 電氣性能參數 表1： 序號 型號規格 截面積 備注 1 SDHG-H1-150A 160MM2 2 SDHG-H2-250A 185MM2 3 SDHG-H3-320A 230MM2 定長6m 三極至任意極 4 SDHG-H4-500A 300MM2 5 SDHG-H5-800A 450MM2 6 SDHG-H6-1250A 600MM2 表2： SDHG-H H1 H2 H3 H5 H8 H12 額定載流量A 150 250 320 500 800 1250 35℃時直流電阻（Ω） 21.3*10-5 18.5*10-5 13.8*10-5 10.9*10-5 7.6*10-5 5.4*10-5 軌距80mm時交流電阻 17.4*10-5 16.7*10-5 15.9*10-5 14.5*10-5 13.0*10-5 11.6*10-5 額定運行電壓（V） 600VAC/600VDC 絕緣介電強度 ＞5000V 1分鐘無閃絡 相比漏電起痕 ＞600V 可燃性 自熄滅 允許最大運行速度 600m/min 電動穩定性 501額定，0.1秒 電熱穩定性 201額定，1秒 使用環境溫度℃ -30∽60℃ 標準導軌長度M 4∽6m 6 6 6 6 6 吊架夾位置間距M 1.5∽2m 3 3 3 3 3 吊架螺絲 M8 M10 M10 M10 M10 M10 外形尺寸(含護套） 20*28 32*42 32*42 32*42 32*42 32*42
單極組合式安全滑觸線，各種滑觸線
電氣性能參數 表1：
型號規格
截面積
備注
1
SDHG-H1-150A
160MM2
2
SDHG-H2-250A
185MM2
3
SDHG-H3-320A
230MM2
定長6m 三極至任意極
4
SDHG-H4-500A
300MM2
5
SDHG-H5-800A
450MM2
6
SDHG-H6-1250A
600MM2
表2：
H1
H2
H3
H5
H8
H12
額定載流量A
150
250
320
500
800
1250
35℃時直流電阻（Ω）
21.3*10-5
18.5*10-5
13.8*10-5
10.9*10-5
7.6*10-5
5.4*10-5
軌距80mm時交流電阻
17.4*10-5
16.7*10-5
15.9*10-5
14.5*10-5
13.0*10-5
11.6*10-5
額定運行電壓（V）
600VAC/600VDC
絕緣介電強度
＞5000V 1分鐘無閃絡
相比漏電起痕
＞600V
可燃性
自熄滅
允許最大運行速度
600m/min
電動穩定性
501額定，0.1秒
電熱穩定性
201額定，1秒
使用環境溫度℃
-30∽60℃
標準導軌長度M
4∽6m
吊架夾位置間距M
1.5∽2m
吊架螺絲
M8
M10
外形尺寸(含護套）
20*28
32*42
詳細介紹
